Federhänger und Federstützen von Witzenmann

Federhänger und Federstützen

Kontakt

HYDRA® Federhänger und Federstützen sind bewegliche Rohrhalterungen mit einem linear veränderlichen Tragverhalten. Sie haben eine äußert geringe Reibung und weichen nur minimal von der theoretischen Traglast ab. Die patentierte stufenlose Blockierung hält den Federteller in seiner Position und lässt sich nur lösen, wenn die Lastaufnahme stimmt.

Last-/Weg-Charakteristik

Load Travel Characteristic Diagramm Image Text

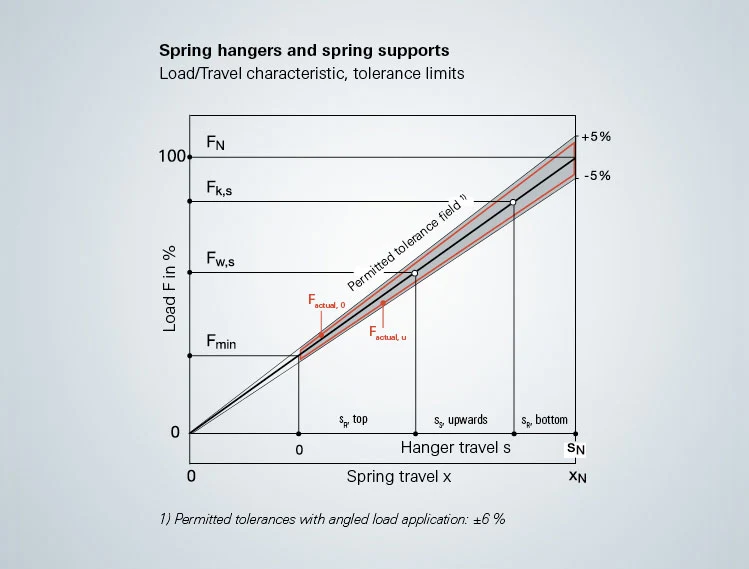

Charakteristik: Last/Weg-Diagramm mit den in anerkannten Regelwerken (z.B. VGB-R 510 L, KTA 3205.3) zulässigen Toleranzgrenzen. Die knicksichere Auslegung, Herstellung und thermische Spezialbehandlung garantieren auf Dauer eine linear unveränderliche Kraft-Weg-Kennlinie der eingesetzten Federn.

Anfangslast: Fmin
Nennlast: FN
Solllast, kalt (Kaltlast): Fk, s
Solllast, warm (Warmlast): Fw, s
Federrate: R
Federweg, gesamt: xN
Nennweg: sN
Sollweg: sS
Wegreserve: sR

mehr erfahren

Typen Federhänger

Federhänger Typ FDT von Witzemann

Doppelhänger zum Anschluss unterhalb der Stahlbaukonstruktion.

Federhänger Typ FHD von Witzenmann

Federhänger mit Doppellasche, zum Anschluss an eine oberhalb liegende Tragkonstruktion.

Federhänger Typ FHG von Witzenmann

Federhänger mit Gewindeanschluss, Gewindestange ermöglicht Einbau auf beliebigem Niveau.

Federhänger Typ FHS von Witzenmann

Federhänger für durchgehende Zugstange, geeignet zum Aufsetzen auf den tragenden Stahlbau.

Typen Federstützen

Federstütze Typ FSS/FSP von Witzenmann

Federstütze mit Tragplatte, aufgesetzt auf den Stahlbau mit einer Fußplatte.

Federstütze Typ FSG von Witzenmann

Federnde Gelenkstütze, gibt die Last über Gelenke an die Tragkonstruktion weiter.

Weitere Schritte

Produkt konfigurieren

Konfigurieren Sie mit unserem Tool FLEXPERTE schnell und einfach Produkte für Ihren individuellen Bedarf.

Details:

  • Auslegen von Standardprodukten
  • Erstellen von Datenblättern
  • Erstellen von Anfragen

Download: FLEXPERTE Kundenversion

FLEXPERTE: Das Auslegungsprogramm für die komplette Produktpalette der Witzenmann-Gruppe mit einer funktionsspezifischen Untergliederung

  • Metallschläuche
  • Kompensatoren
  • Metallbäge
  • Lager, Hänger, Stützen

Neben den Berechnungsformeln sind ebenso Zeichnungsdaten sowie komplette 3D CAD-Zeichnungen hinterlegt. Versehen mit PDS- und PDMS-Schnittstellen ist das Programm vielseitig und universell einsetzbar.

Weitere Fragen

Nichts geht über den direkten Kontakt. Gerne nehmen wir uns Zeit für ein persönliches Gespräch und beantworten Ihre Fragen individuell.
Bitte senden Sie uns eine Anfrage über unser Kontaktformular, wir werden uns dann umgehend bei Ihnen melden.
