Flexible Fluidrohrverbindungen

Kontakt

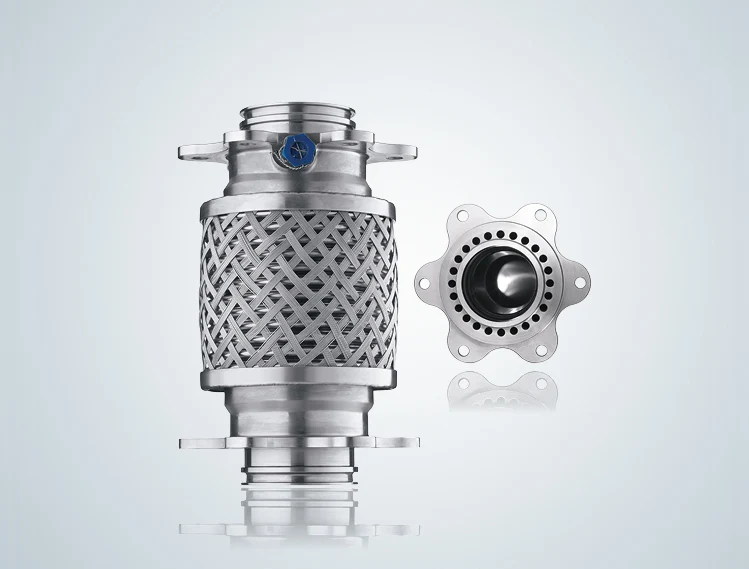

Aerospace Trim tank metal hose Image Text

Trimmtank-Kerosinleitungen

Zwei koaxiale Metallschlauchleitungen aus Edelstahl sorgen für Flexibilität. Die Inneneinheit ist für die Druckfestigkeit und den Haupttransport des Kraftstoffs verantwortlich. Sie verbindet das starre Transferrohr mit dem beweglichen Verkleidungsbehälter im horizontalen Stabilisator.

  • die Konstruktion ermöglicht eine kontinuierliche Drainage und damit eine Leckageerkennung für die innere Kraftstoffleitung
  • zusätzlicher Seitenauslass mit Drainage und Leckageerkennung
  • wartungsfreie Schweißkonstruktion
  • geringes Gewicht

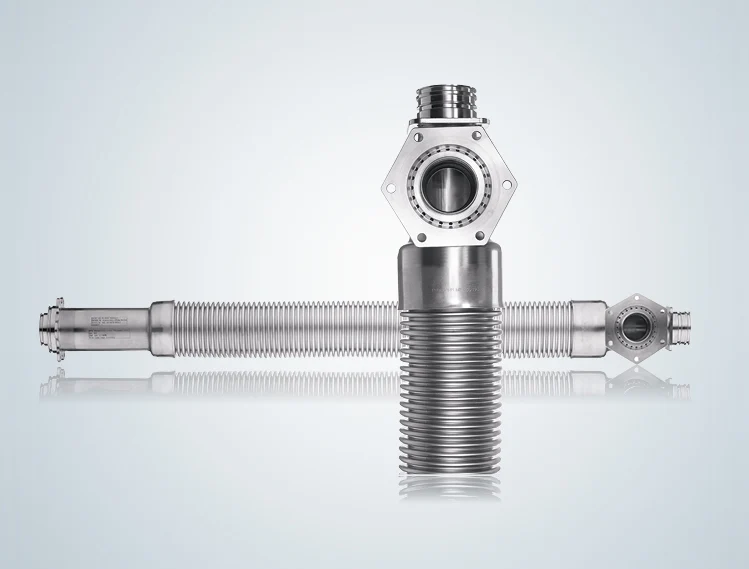

Adapter Elements For Auxiliary Tanks Image Text

Adapterlemente Zusatztanks

Kerosinführendes Innenrohr mit koaxial umschließendem Ablaufraum zur Lecküberwachung. Die Beweglichkeit wird durch zwei parallel gelegte Metallbälge gewährleistet.

  • neue Schweißkonfiguration garantiert spaltfreien Innenraum
  • benutzerfreundliche Montage
  • hohe Lebensdauer
  • wartungsfreie Schweißkonstruktion
Flexible Metal Tubes AS1424 for Aerospace Image Text

Metallschlauchleitungen nach AS1424

Das Metallschlauchprogramm von Witzenmann nach der internationalen SAE Aerospace Norm AS1424 deckt ein komplettes Produktspektrum von DN 06 bis DN 32 mit den typischen Endeinbauoptionen ab, die in der Luft- und Raumfahrtindustrie eingesetzt werden. Sie werden auf Kundenwunsch auch mit verschiedenen Schnittstellenoptionen und 3D-gebogenen starren Rohren ausgeführt.

  • Druckbereich 38 -138 bar (abhängig vom Schlauchdurchmesser)
  • hohe Betriebstemperaturen bis 430 °C in pneumatischen Systemen, Temperaturschwankungen bis max. 650 °C für Klasse B und N
  • hohe Flexibilität und Vibrationsfestigkeit bei Betriebstemperatur 430 °C und mittlerem Druck
