Hänger und Stützen für Rohrleitungen von Witzenmann

Rohrhalterungs-
System

Kontakt

Unser gesamtes Programm für Federhänger, Konstanthänger, Verbindungsteile und Schellen, Dynamikbauteile, Gleitlager, Festlager und Rollenlager ist konzipiert als ein umfassendes, sinnvoll abgestimmtes, durchgängiges System.

Sie benötigen eine Sonderausführung? Sprechen Sie uns gerne an.

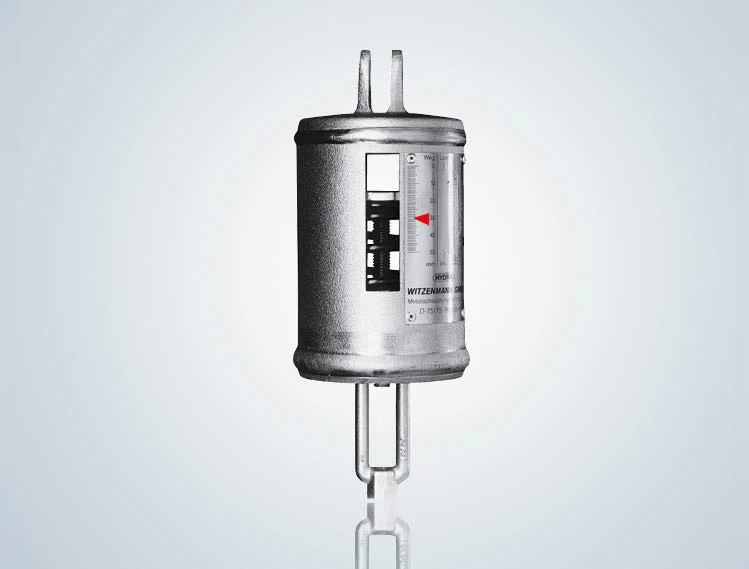

Federhänger und Federstützen Witzenmann
HYDRA Federhänger und Federstützen

Federhänger und -stützen sind bewegliche Rohrhalterungen mit linear veränderlichem Tragverhalten. Hierbei verändert sich der Hängerweg proportional zur Traglast. Gegenüber Konstanthängern sind Federhänger kostengünstiger und werden dann eingesetzt, wenn die aufzunehmende Vertikalbewegung nicht zu groß ist (max. 60 mm).

  • Einstellung der Lastaufnahme durch einfaches Drehen des Spannschlosses
  • eine erneute Blockierung ist in beliebiger Position möglich
  • kein Verschleiß - Ersatzteile sind nicht erforderlich
Mehr über Federhänger und Federstützen erfahren

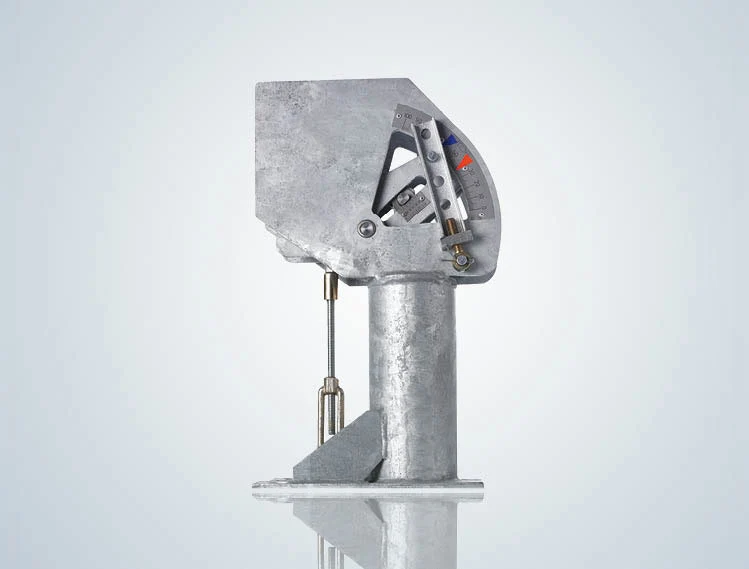

 Konstanthänger und Konstantstützen von Witzenmann
HYDRA Konstanthänger und Konstantstützen

Konstanthänger und Konstantstützen sind bewegliche Rohrhalterungen mit konstantem Tragverhalten und bei größeren Vertikalbewegungen erforderlich. Die Traglast bleibt über der kompletten Vertikalbewegung praktisch unverändert.

  • konstante Kraft am Lastangriffspunkt durch ein abgestimmtes Hebelgetriebe
  • optimierte Hebelabmessungen für gleichbleibende Traglast über den gesamten Einstellbereich
  • vollständige Erhaltung der Wegreserven des Hängers auch nach der Lastjustierung
Mehr über Konstanthänger und Konstantstützen erfahren

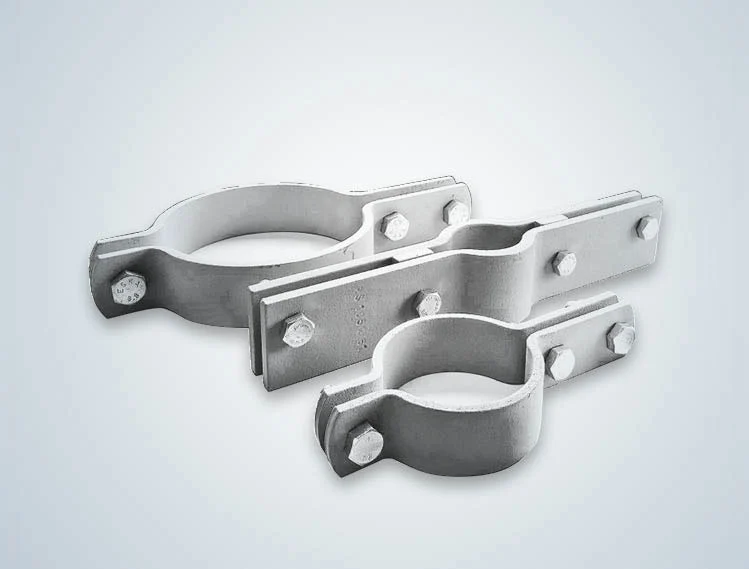

Verbindungsteile und Schellen für Rohrleitungen Witzenmann
HYDRA Verbindungsteile und Schellen

Horizontalschellen werden als Halterungen für waagerecht verlaufende Rohre eingesetzt. Vertikalschellen dienen als Halterung für senkrecht verlaufende Rohrleitungen.

Mit den Verbindungsteilen werden die Hänger zwischen der tragenden Stahlbaukonstruktion und den Schellen als rohrumschließende Bauteile befestigt. Sie sind entsprechend unserem Hängersystem nach Lastgruppen geordnet.

Mehr über Verbindungsteile und Schellen erfahren

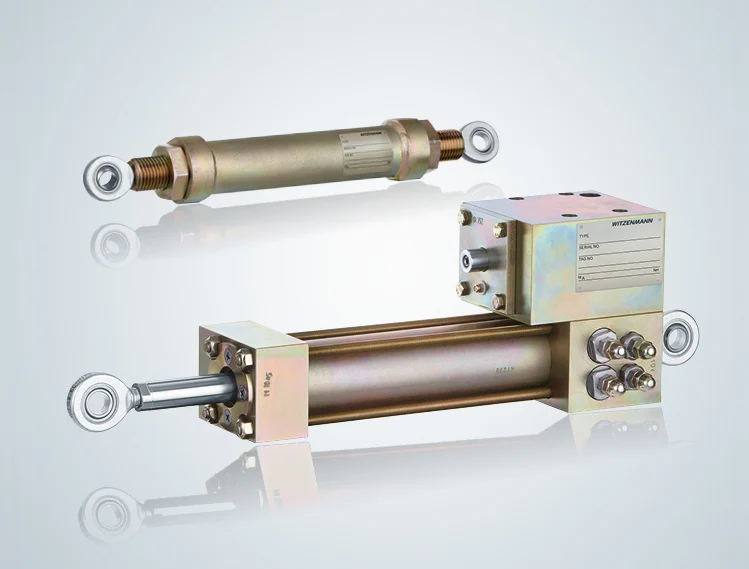

Dynamik-Bauteile und Gelenkstreben Witzenmann
HYDRA Dynamik-Bauteile und Gelenkstreben

Unser Programm an Dynamik-Bauteilen dient zur Beherrschung dynamischer Beanspruchungen von sicherheitsrelevanten Rohrleitungen und empfindlichen Anlagenteilen.

  • Die hydraulischen Schwingungsbremsen werden eingesetzt, um Belastungen aus dynamischen Lastfällen, z.B. Druckstöße oder durch äußere Einflüsse wie Erdbeben zu kompensieren. Die auftretenden Wegamplituden werden auf ein Minimum reduziert ohne dabei Bewegungen aus Temperaturänderungen zu behindern.
  • Gelenkstreben werden als Druck-Zugelemente hauptsächlich zur Abtragung von dynamischen Belastungen eingesetzt.
Mehr über Dynamikbauteile und Gelenkstreben erfahren

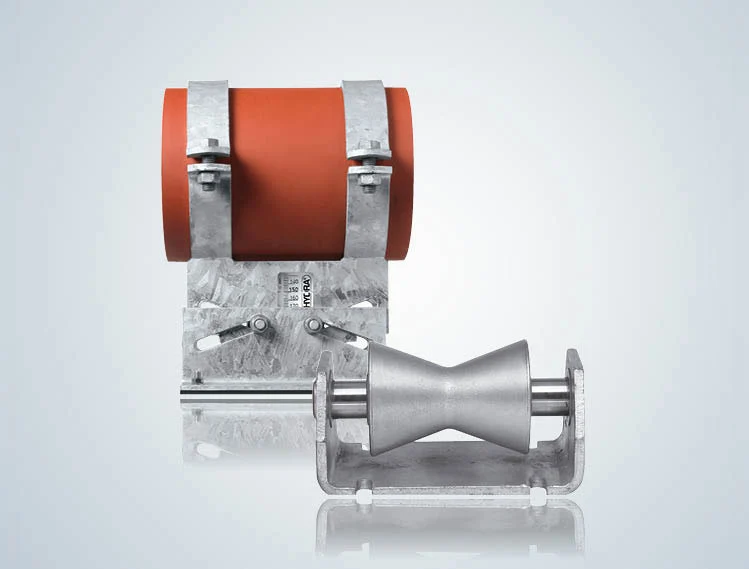

Rollenlager und Festlager für Rohrleitungen Witzenmann
HYDRA Lager-Programm

Das Lagerprogramm umfasst die komplette Palette der Rohrlager, Loslager, Gleitlager, Festlager, Rollenlager und Führungslager mit diversem Zubehör für den industriellen Rohrleitungsbau.

  • Einfache Planung und sichere Auswahl durch standardisierte Variantenreihen mit vergleichbaren Anwendungs- und Auslegungskriterien, kompatiblen Anschlüssen, einfache Montage, angepasster Korrosionsschutz und absolute Wartungsfreiheit
  • Temperaturbereich bis 650 °C, höhere Temperaturen auf Anfrage möglich
  • patentiertes Klemmsystem für T - , U - oder L -Träger
Mehr über Lager-Programm erfahren
Flexperte Auslegungssoftware für Rohrhalterungen von Witzenmann

FLEXPERTE - die Auslegungssoftware

FLEXPERTE ist ein speziell für den Planer entwickeltes PC-Programm zur Auslegung und Darstellung von Kompensatoren, Metallbälgen, Metallschläuchen und Rohrhalterungen. Menügeführt unterstützt es die Berechnung und Auslegung dieser Produkte.

  • intuitive Bedienung
  • individuelle Auslegung auch komplexer Lastketten
  • Rohr2, CAESAR II, PDMS- und PDS-Schnittstellen

Weitere Schritte

Produkt konfigurieren

Konfigurieren Sie mit unserem Tool FLEXPERTE schnell und einfach Produkte für Ihren individuellen Bedarf.

Details:

  • Auslegen von Standardprodukten
  • Erstellen von Datenblättern
  • Erstellen von Anfragen

Download: FLEXPERTE Kundenversion

FLEXPERTE: Das Auslegungsprogramm für die komplette Produktpalette der Witzenmann-Gruppe mit einer funktionsspezifischen Untergliederung

  • Metallschläuche
  • Kompensatoren
  • Metallbäge
  • Lager, Hänger, Stützen

Neben den Berechnungsformeln sind ebenso Zeichnungsdaten sowie komplette 3D CAD-Zeichnungen hinterlegt. Versehen mit PDS- und PDMS-Schnittstellen ist das Programm vielseitig und universell einsetzbar.
